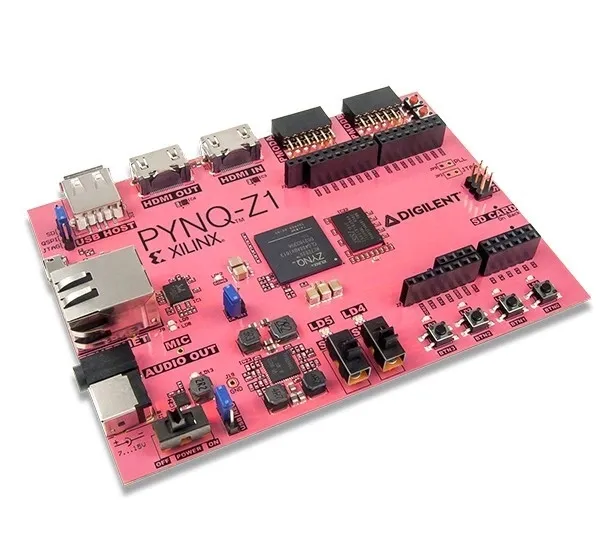

PYNQ-Z1 Python (6003-410-017)

Opis

Płytka PYNQ-Z1 zaprojektowana została do użycia z nową, open-sourceową strukturą PYNQ, pozwalającą programistom na wykorzystanie możliwości układów SoC Xilinx Zynq (APSoC), bez konieczności projektowania programowalnych układów logicznych - zamiast tego, układy SoC programowane są przy użyciu Pythona, a kod jest rozwijany i testowany bezpośrednio na PYNQ-Z1. Obwody logiczne importowane są jako sprzętowe biblioteki i programowane przez ich API praktycznie tak samo, jak biblioteki programowe.

PYNQ-Z1 to programowalna płytka FPGA dla systemów wbudowanych, natywnie obsługująca multimedia wykorzystując interfejsy audio i wideo, znajdujące się na pokładzie. Płytka zaprojektowana została do łatwego poszerzenia jej możliwości przy pomocy modułów Pmod, shieldów Arduino, rozszerzeń Grove, jak i przy wykorzystaniu udostępnionych portów GPIO. Możliwości zestawu PYNQ-Z1 mogą być również poszerzane przy użyciu urządzeń USB - takich, jak np. karty Wi-Fi, moduły Bluetooth czy kamery.

Właściwości:

• SoC ZYNQ XC7Z020-1CLG400C:
• Układ SoC łączy w sobie dwurdzeniowy procesor Cortex-A9, taktowany zegarem 650 MHz oraz układ programowalny Xilinx
• Kontroler pamięci DDR3 z ośmioma kanałami DMA i z czterema portami podrzędnymi AXI3 o wysokiej wydajności
• Kontroler szybkich peryferiów: 1-gigabitowy Ethernet, USB 2.0, SDIO
• Kontroler wolnych peryferiów: SPI, UART, CAN, I2C
• Programowalny przez JTAG, pamięć Quad-SPI flash oraz kartę microSD
• Układ programowalny z rodziny Artix-7
• 13,300 plastrów logicznych, każda z czterema sześcio-wejściowymi tablicami LUT oraz ośmioma przerzutnikami flip-flop
• 630 kB szybkiej pamięci blokowej RAM
• 4 zespoły zarządzania sygnałem zegarowym, każdy z synchroznizacją pętlą fazową (PLL) oraz systemem generacji i dystrybucji sygnałów zegarowych (MMCM)
• 220 bloków DSP
• Wbudowany konwerter analogowo-cyfrowy (XADC)
• Pamięci:
• 512 MB pamięci DDR3 z magistralą 16-bitową, przepływność 1050 Mbit/s
• 16 MB pamięci Quad-SPI Flash z fabrycznie wgranym unikalnym identyfikatorem (kompatybilny z 48-bitowym EUI-48/64™).
• Wbudowany slot na kartę microSD
• Zasilanie:
• Możliwość zasilania z USB lub z zasilacza o napięciu 7 - 15 V (wymagana wydajność prądowa: min. 3 A)
• Komunikacja:
• Wbudowany programator USB-JTAG
• Wbudowany konwerter USB-UART
• USB OTG (może pracować wyłącznie w trybie hosta)
• Gigabitowa sieć Ethernet
• Obraz i dźwięk:
• Mikrofon elektretowy z wyjściem PDM (Pulse Density Modulation)
• Wyjście audio 3,5 mm jack (mono) w formacie PWM
• Port wejściowy HDMI
• Port wyjściowy HDMI
• Przełączniki, diody:
• Cztery przyciski
• Dwa przełączniki suwakowe
• Cztery diody
• Dwie diody trójkolorowe
• Złącza rozszerzeń
• Dwa porty zgodne z Pmod
• 16 wyjść I/O układu FPGA
• Złącze dla shieldów Arduino/chipKIT
• 49 wyjść I/O układu FPGA
• 6 analogowych wejść XADC (0 - 3,3 V)
• 4 analogowe, różnicowe wejścia XADC (0 - 1,0 V)

Uwaga! Do wykorzystania płytki PYNQ-Z1 ze strukturą PYNQ, wymagane jest użycie odpowiedniego obrazu, nagranego na kartę microSD

W zestawie

• Płyta PYNQ-Z1
