R3 PLUS - płytka rozwojowa z mikrokontrolerem ATmega328P

Opis

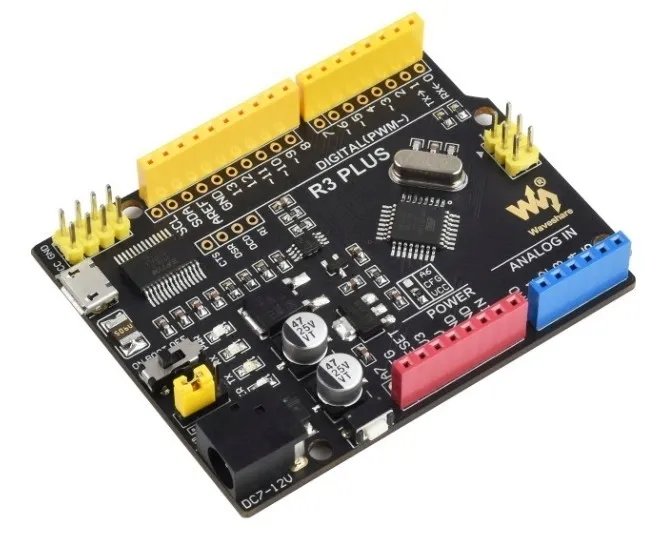

Płytka rozwojowa z mikrokontrolerem ATmega328P kompatybilna z Arduino Uno Rev3. Do dyspozycji użytkownika oferuje 14 portów cyfrowych (6 z nich może pracować jako wyjścia PWM), 8 wejść analogowych, kwarc 16 MHz, złącze USB, złącze zasilania, złącze programatora ICSP i przycisk RESET. Dzięki wgranemu bootloaderowi, do programowania nie jest potrzebny zewnetrzny programator.

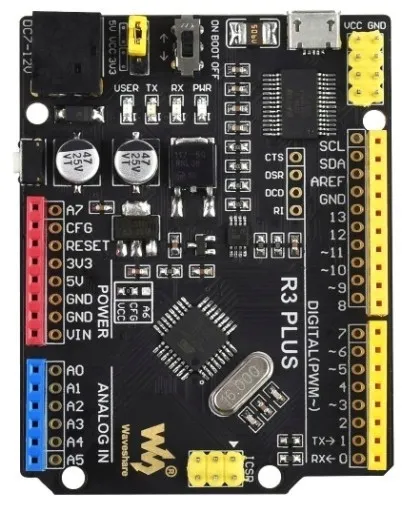

1. Mikrokontroler ATmega328P-AU 10. Wejście zasilania DC 7-12 V

2. Stabilizator 3,3 V AMS1117-3.3 11. Reset

3. Stabilizator 5 V NCP1119ST50T3G 12. LED zasilania

4. FT232RL 13. LED TX/RX

5. Interfejs Arduino 14. LED użytkownika

6. Interfejs ICSP 15. Bezpiecznik 0,5 A

7. Złącze microUSB 16. Konfiguracja zasilania

8. Piny z zasilaniem 17. Przełącznik trybu Bootloader-a

9. Piny FT232

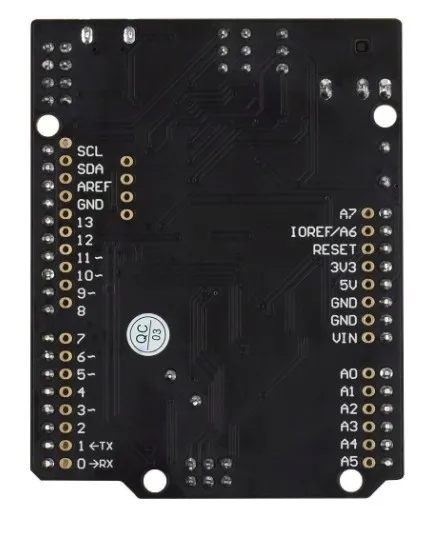

Producent wprowadził kilka modyfikacji, które znacznie usprawniają pracę z R3 PLUS.

R3 PLUS Arduino Uno Rev3 Opis

Napięcie pracy 5V/3.3V 5V Wsparcie dla dwóch poziomów napięcia umożliwia obsługę większej ilości shieldów

Reset Boczny Pionowy Boczny przycisk jest łatwiejszy w użyciu podczas podłączenia shieldów

Przełącznik Bootloader-a Tak Nie Płytkę można skonfigurować tak, aby uruchamiała program natychmiast po włączeniu zasilania przez przełącznik

USB Micro USB USB Typu B Złącze microUSB jest powszechniej używane, nie przeszkadza podczas podłączania shieldów

Złącze DC jack Niskoprofilowe Standardowe Nie przeszkadza podczas podłączania shieldów

Złącze i pinami zasilania Tak Nie

Możliwość łatwiejszego podłączenia zasilania 5 V/3,3 V dla zewnętrznych płytek

Wyjście 3.3V 800mA Max 150mA Max Możliwość podłączenia większej ilości dodatkowych modułów

Oscylator Kwarcowy Ceramiczny Oscylator kwarcowy gwarantuje dokładniejsze taktowanie zegara

Kanały ADC 8 6 CFG używany jako ADC6 przez konfigurację i ADC7 z wyjścia PIN

Łączenie się z

płytką stykową Wspierane Niewspierane Pady lutownicze do aplikacji DIY do połączenia z prototypową płytką stykową

Sterownik USB Kompatybilny ze wszystkimi głównymi systemami Nie jest kompatybilny z WIN7/WIN8 Express Edition Wbudowany FT232 zapewnia większą stabilność działania

Naprawianie oprogramowania Wspierane Niewspierane Możliwość naprawy za pomocą FT232, nie jest potrzebny dodatkowy programator

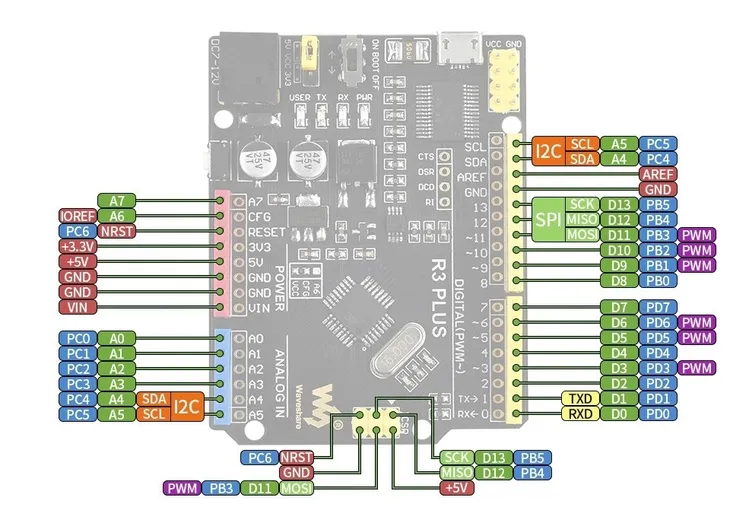

Właściwości

• Mikrokontroler: AVR ATmega328P
• Pamięć Flash: 32 kB
• Pamięć SRAM: 2 kB
• Pamięc EEPROM: 1 kB
• 14 cyfrowych linii I/O (6 może służyć jako wyjścia PWM)
• 8 wejść analogowych
• Kwarc: 16 MHz
• Poziom logiczny 3,3/5 V
• Zalecane napięcie zasilania 7 do 12 V (złącze DC)
• Wymiary: 68,6 x 53,4 mm
• Waga: 25 g

W zestawie

• Płytka rozwojowa R3 PLUS
• Przewód USB microB
