STM32L496G-DISCO - zestaw uruchomieniowy z mikrokontrolerem STM32L496G

Opis

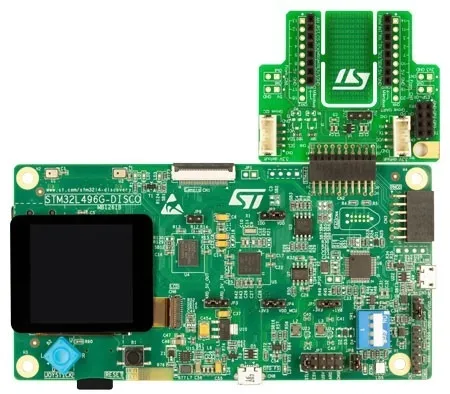

Płytka STM32L496G-DISCO to bogato wyposazony zestaw deweloperski dla mikrokontolera STM32L496AG z rdzeniem ARM® Cortex®-M4. Dzięki innowacyjnym sposobom zmniejszenia poboru mocy, zwiększonej pamięci RAM oraz wbudowanemu koprocesorowi graficznemu Chrom-ART, oferowanym przez mikrokontroler, zestaw umożliwia łatwe prototypowanie wielu aplikacji, zwłaszcza audio i wideo. Zawarty na płytce ST-LINK/V2-1 umozliwia szybkie ładowanie i debugowanie kodu.

Właściwości

• Mikrokontroler STM32L496AGI6 w obudowie UFBGA16
• 1 MB pamięci Flash
• 320 KB pamięci RAM
• Ekran LCD-TFT o przekątnej 1,54" i rozdzielczości 240 x 240 (interfejs równoległy)
• Kodek audio SAI z wyjściem stereo jack mogącym także służyć jako wejście mikrofonu analogowego
• Wbudowane dwa cyfrowe mikrofony MEMS
• Gniazdo na kartę microSD™ (z dołączoną kartą)
• 8-bitowe złącze kamery
• Pomiar IDD
• Pamięc PSRAM o pojemności 8 MBit
• Pamięć Quad-SPI Flash o pojemności 64 MBit
• 8 diod LED
• Przycisk Reset
• 4-kierunkowy joystick z dodatkowym przyciskiem na środku
• Dostępne USB OTG full-speed ze złączem USB Micro-AB
• Złącze zgodne z Arduino™ Uno V3
• Wbudowany programator i debugger ST-LINK/V2-1
• Tryb pracy programatora jako wirtualnego portu COM, pamięci masowej, portu do debugowania programu
• Elastyczne zasilanie płytki
• Zasilanie 5 V z ST-LINK/V2-1 USB VBUS
• Złącze USB Full Speed
• Zewnętrzne źródło zasilania 3,3 V, 5 V lub 7 – 11,5 V z wyprowadzonych złącz Arduino
• Dwa możliwe napięcia zasilania mikrokontrolera: 1,8 V i 3,3 V
• Pełna kompatybilność z wszechstronnymi bibliotekami HAL zawierającymi wiele przykładów użycia peryferiów mikrokontrolera i układów STMicroelectronics
• Wspierany szeroki zakres oprogramowania deweloperskiego takiego jak: IAR, Keil, GCC-based IDEa, ARM mbed

W zestawie

• Płytka deweloperska STM32L496G-DISCO
• Płytka do bezpośredniego podłączenia modułów rozszerzających (kompatybilna m.in. do ESP-01)
• Karta pamięci microSD
