STM32F412G-DISCO

Opis

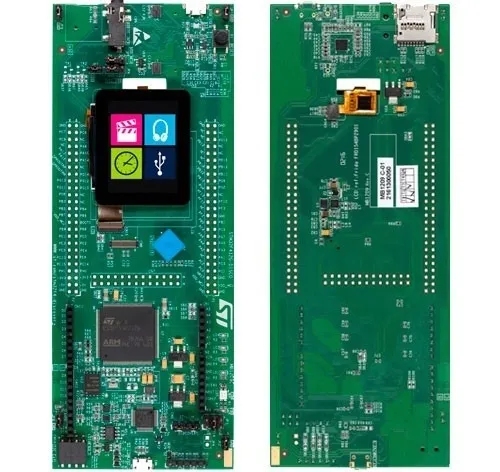

Zestaw 32F412GDISCOVERY (STM32 Discovery) wyposażony został w mikrokontroler STM32F412ZGT6 w obudowie LQFP 144. Duża liczba wyprowadzeń pozwala na tworzenie rozbudowanych urządzeń z wykorzystaniem licznych peryferiów dostępnych w mikrokontrolerze STM32F412ZGT6. Szereg dodatkowych peryferiów takich jak wyświetlacz LCD z panelem dotykowym, pamięć Quad-SPI czy zestaw układów audio, sprawiają że budowane aplikacje są w pełni multimedialne.

Złącza zgodne z Arduino pozwalają na rozszerzanie funkcjonalności przez ogólno dostępne i zgodne ekspandery.

Właściwości

• Mikrokontroler STM32F412ZGT6 w obudowie LQFP144
• 1 MB pamięci Flash
• 256 KB pamięci RAM
• 1,54" kolorowy wyświetlacz LCD TFT z pojemnościowym panelem dotykowym (interfejs równoległy)
• Wbudowany programator i debugger ST-LINK/V2-1 ze złączem SWD do programowania zewnętrznych układów
• Wbudowane zworki umożliwiające rozłączenie programatora od mikrokontrolera na płytce PCB
• Tryb pracy programatora jako wirtualnego portu COM, pamięci masowej, portu do debugowania programu
• Elastyczne zasilanie płytki
• Zasilanie 5 V z ST-LINK/V2-1 USB VBUS
• Złącze USB Full Speed
• Zewnętrzne źródło zasilania 3,3 V, 5 V lub 7 - 12 V z wyprowadzonych złącz Arduino
• Kodek audio I2S
• Dwie linie audio ze złączami jack: wejście i wyjście
• Stereo mikrofony ST MEMS
• Złącze magistrali I2C
• 128 MB Nor Flash Quad-SPI
• Złącze kart microSD
• Dostępne USB OTG lub full-speed ze złączem USB Micro-AB wspierane przez mikrokontroler STM32
• 4 diody LED
• Przyciski:
• Joystick
• RESET
• Złącze zgodne z Arduino UNO V3
• Pełna kompatybilność z wszechstronnymi bibliotekami HAL zawierającymi wiele przykładów użycia peryferiów mikrokontrolera i układów STMicroelectronics
• Wspierany szeroki zakres oprogramowania deweloperskiego takiego jak: IAR, Keil, GCC-based IDEa, ARM mbed
