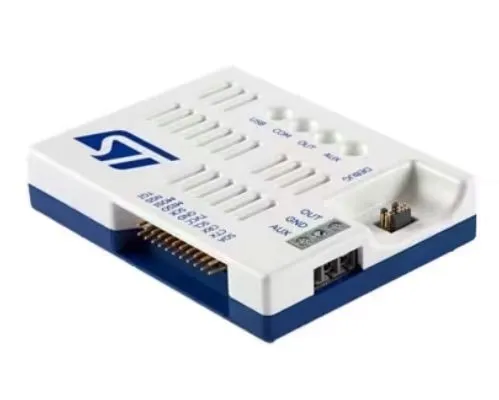

STLINK-V3PWR - programator/debuger dla STM32

Opis

STLINK-V3PWR to narzędzie do debugowania i programowania mikrokontrolerów STM32 poprzez interfejsy JTAG/SWD. Ma wbudowaną jednostkę do pomiaru poboru prądu (SMU) zaprojektowaną do optymalizacji zużycia energii. Może być używany jako samodzielna jednostka pomiarowa źródła zasilania i mierzyć pobór prądu przez aplikację docelową. Produkt utrzymuje napięcie wyjściowe na stałym poziomie podczas szybkich stanów przejściowych od bardzo niskiego do wysokiego natężenia prądu.

Urządzenie jest również sondą do debugowania i programowania mikrokontrolerów STM32. W produkcie zastosowano interfejs ze zintegrowanym konwerterem poziomów napięć w celu dostosowania do napięcia wejść/wyjść aplikacji docelowej. Zapewnia wirtualny port COM, co pozwala na komunikacje z mikrokontrolerem za pomocą interfejsu UART lub za pomocą interfejsów mostkowych (SPI, I2C, CAN, GPIO), co umożliwia na programowanie za pomocą bootloadera. Zastosowane złącze USB Type-C pozwala na komunikację z komputerem hosta i pobiera do 5 V/3 A do zasilania zarówno sondy, jak i aplikacji docelowej, za pośrednictwem SMU i wyjścia pomocniczego.

Właściwości

• Źródło pomiarowe o wysokiej rozdzielczości i elastyczności pomiarowej:
• Programowalne źródło napięcia od 1,6 do 3,6 V
• Prąd wyjściowy 500 mA z zabezpieczeniem nadprądowym (OCP) przy 550 mA
• Programowalna częstotliwość próbkowania od 1 SPS do 100 kSPS
• Pomiary dynamiczne: prąd od 100 nA do 550 mA / moc od 160 nW do 1,65 W
• Pasmo przenoszenia 50 kHz / akwizycja 1,6 MHz / dokładność 2%
• Kompatybilność z testami EEMBC® ULPMark™
• Pomocnicze źródło napięcia wyjściowego od 1,6 do 3,6 V przy prądzie do 2 A (bez pomiaru prądu, OCP przy 2,5 A)
• Debugowanie aplikacji wbudowanych:
• JTAG / Serial Wire Debug (SWD)
• SWD (Serial Wire Debug) i SWV (Serial Wire Viewer) obsługa komunikacji do 10 MHz
• JTAG obsługa komunikacji do 20 MHz
• Interfejs UART na wirtualnym porcie COM (VCP) z częstotliwością do 12 MHz
• Wielościeżkowy mostek USB do SPI/I2C/CAN/GPIOs
• Zintegrowany konwerter poziomu napięcia we/wy od 1,6 do 3,6 V
• Cztery dwukolorowe diody LED informujące o stanie pracy
• Trzy przewody STDC14 do MIPI10 / STDC14 / MIPI20 ze złączami o rozstawie 1,27 mm
• Cztery kable (dwa męskie/żeńskie i dwa męskie/żeńskie)
• Złącze USB typu C:
• Zasilanie przez USB Type-C (maks. 5 V/3 A)
• Szybki interfejs USB 2.0
• Aktualizacja oprogramowania przez USB
• Bezpośrednia obsługa z poziomu oprogramowania STM32CubeMonitor-Power
