P-NUCLEO-USB001 - zestaw X-CUBE-USB-PD oraz NUCLEO-F072RB

Opis

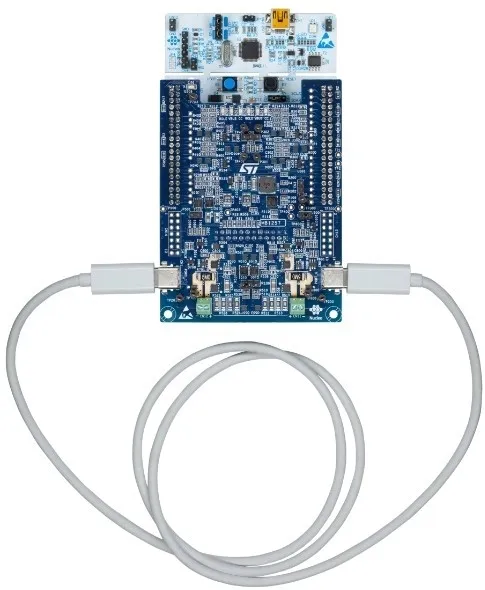

P-NUCLEO-USB001 to zestaw składający się z rozszerzenia X-CUBE-USB-PD oraz płytki NUCLEO-F072RB. X-CUBE-USB-PD to płytka kompatybilna z USB Type-C, posiadająca dwa złącza oraz system sterowania napięciami. Stanowi doskonałą platformę pozwalającą na realizację projektów zarządzania energią z użyciem najnowszego standardu USB. P-NUCLEO-USB001 jest w pełni konfigurowalny i gotowy do obsługi różnych konfiguracji.

Uwaga!

nie wchodzi w skład zestawu!

Właściwości

NUCLEO-F072RB

• Mikrokontroler STM32F072RBT6 z rdzeniem Cortex-M0 w obudowie LQFP64
• 128 kB Flash
• Dwa rodzaje złącz rozszerzeń
• Złącze do nakładek (shieldów) zgodnych z Arduino Uno Rev. 3
• Złącze zgodne ze standardem STMicroelectronics Morpho, umożliwiające dostęp do wszystkich linii I/O mikrokontrolera STM32
• Zasilanie poprzez złącze USB lub ze źródeł zewnętrznych
• LED oraz przycisk dla użytkownika
• Pamięć masowa oraz port komunikacyjny COM dostępny na złączu USB
• Zestaw zgodny z mbed (mbed.org)
• Zintegrowany programator/debugger ST-Link/V2-1 (SWD) z możliwością wykorzystania do pracy z układami zewnętrznymi
• Możliwość zasilania przez USB lub z zewnętrznego zasilacza (3.3 V, 5 V, 7 - 12 V)

X-CUBE-USB-PD

• Dwa porty DRP USB Type-C
• Dedykowane złącze zasilania do połączenia z zewnętrznym zasilaczem
• Pokładowe zarządzanie energią zdolne do zapewnienia wewnętrznych napięć zasilania
• Diody LED o sześciu statusach sterowania
• Interfejs USB 2.0 dostępny w Port 0 działający tylko jako UFP
• Wymiary: 74 x 98 mm

W zestawie

• Zestaw ewaluacyjny NUCLEO-F072RB
• Moduł X-CUBE-USB-PD
