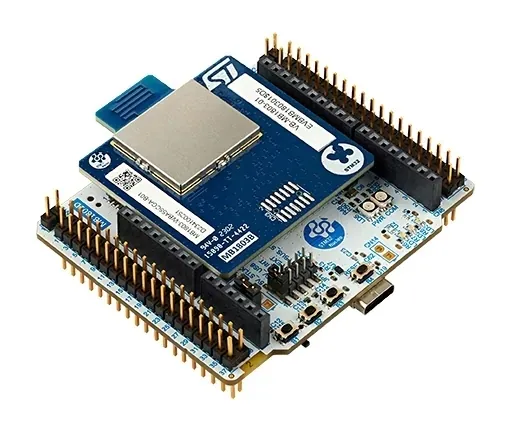

NUCLEO‑WBA55CG – płytka rozwojowa STM32 Nucleo‑64 z mikrokontrolerem STM32WBA55CG, Bluetooth LE, Thread, Zigbee, ARM Cortex‑M33

Opis

Płytka rozwojowa NUCLEO‑WBA55CG wyposażona w mikrokontroler STM32WBA55CG z rdzeniem ARM Cortex‑M33 umożliwia realizację aplikacji bezprzewodowych opartych na Bluetooth Low Energy oraz protokołach Thread i Zigbee zgodnych z IEEE 802.15.4‑2015. Mikrokontroler posiada 1 MB pamięci Flash oraz 128 kB SRAM i występuje w obudowie UFQFPN48. Płytka zawiera transceiver 2,4 GHz z wbudowaną anteną PCB, zintegrowany programator‑debugger STLINK‑V3 z obsługą MSC, Virtual COM i debug portu oraz interfejs USB typu C. Złącza ST morpho i ARDUINO Uno V3 zapewniają pełny dostęp do wyprowadzeń mikrokontrolera i umożliwiają rozbudowę o dodatkowe moduły. Obsługa środowisk STM32CubeIDE, IAR Embedded Workbench oraz MDK‑ARM. Wysoka integracja komponentów RF pozwala na projektowanie prostych, dwuwarstwowych płytek PCB.

Właściwości

• Mikrokontroler: STM32WBA55CG, ARM Cortex‑M33
• Pamięć Flash: 1 MB
• Pamięć SRAM: 128 kB
• Obudowa: UFQFPN48
• Liczba pinów I/O: do 20
• Interfejs radiowy: Bluetooth Low Energy v6.0, IEEE 802.15.4 (Thread, Matter, Zigbee)
• Zintegrowana antena PCB
• Złącza: USB typu C, ARDUINO Uno V3, ST morpho
• Debugger: STLINK‑V3 (MSC, Virtual COM, debug port)
• Zasilanie: przez USB ST‑LINK lub zewnętrzne źródło
• Elementy użytkowe: 3 przyciski użytkownika, 1 przycisk RESET, 3 diody LED
