NUCLEO-L452RE - zestaw startowy z mikrokontrolerem z rodziny STM32 (STM32L452RE)

Opis

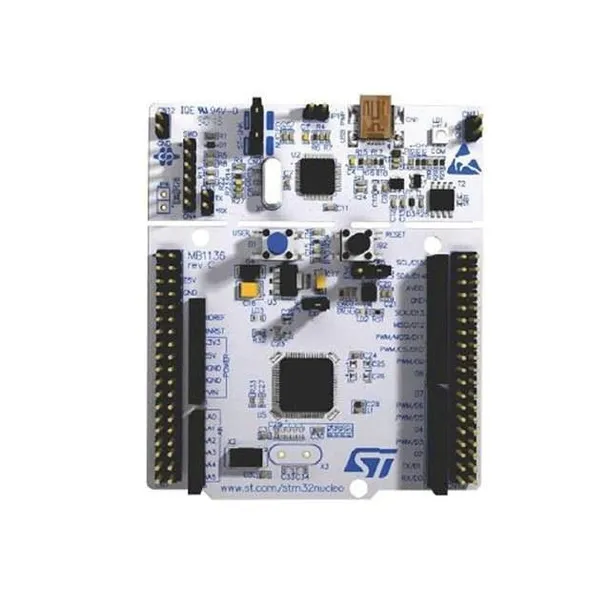

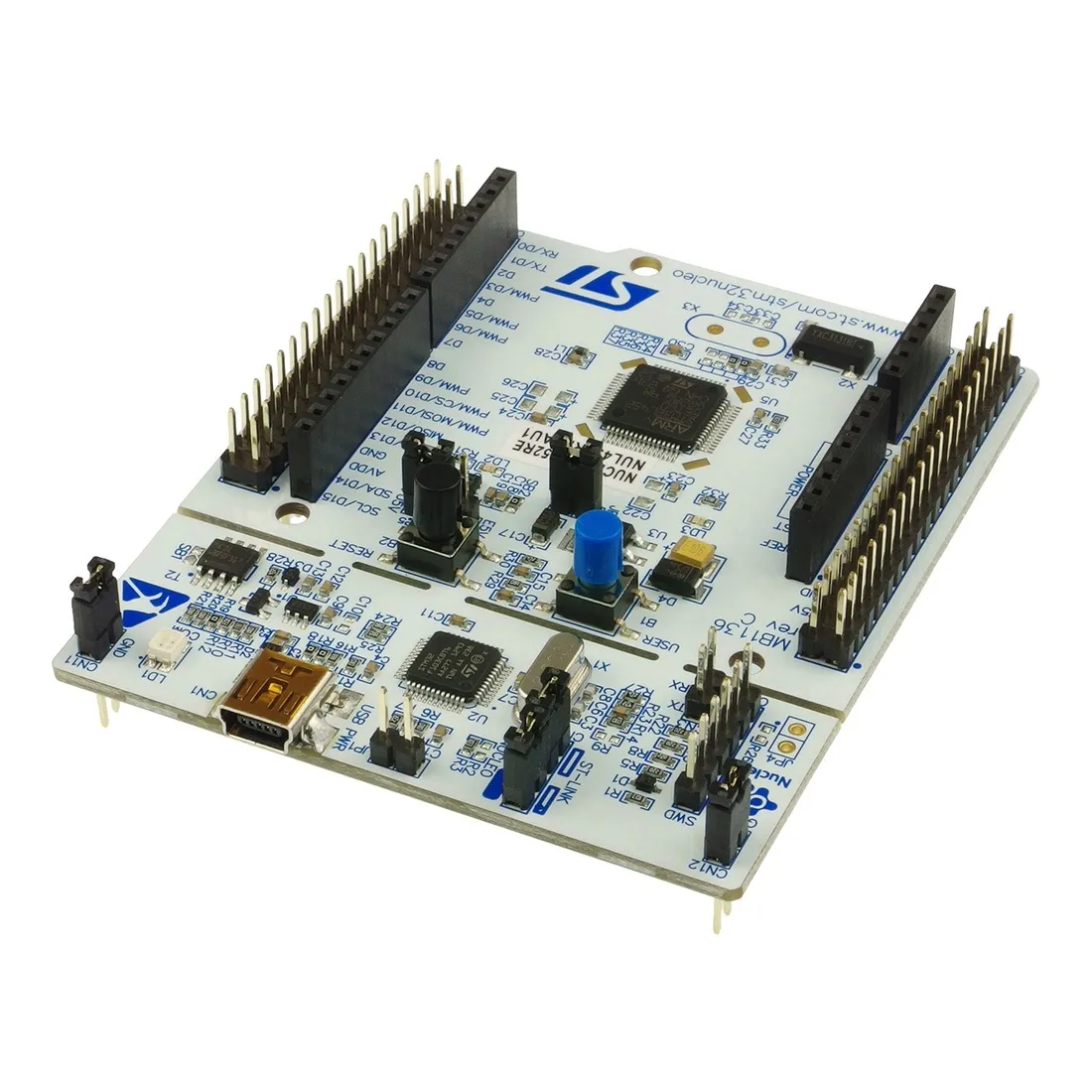

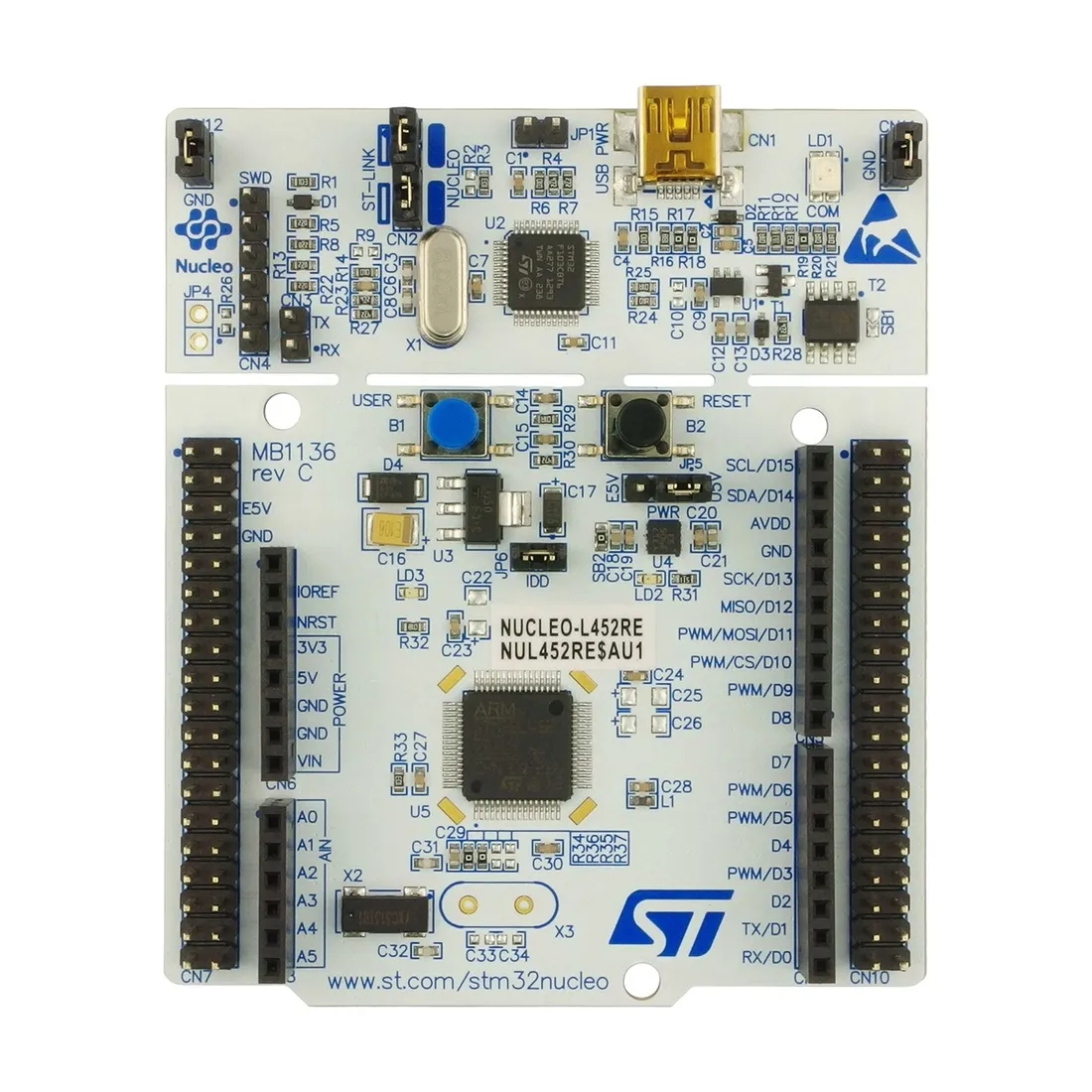

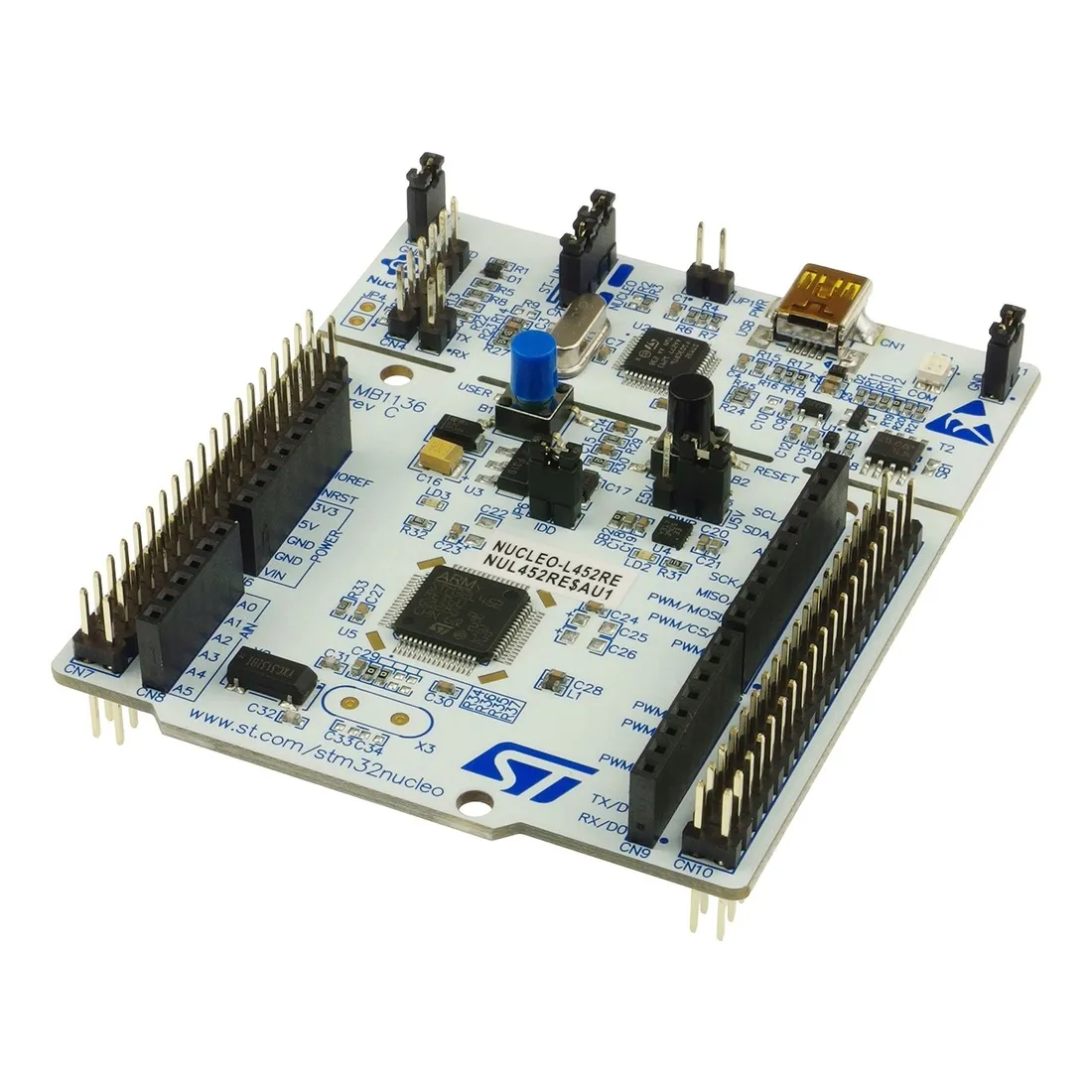

Zestaw NUCLEO-L452RE (STM32 Nucleo-64) wyposażona została w mikrokontroler STM32L452RET6 w obudowie LQFP64. Duża liczba wyprowadzeń pozwala na tworzenie rozbudowanych urządzeń z wykorzystaniem licznych peryferiów dostępnych w mikrokontrolerze STM32L452RET6. Wbudowany programator/debugger pozwala na szybkie i proste programowanie oraz testowanie układu. Może on działać jako samodzielny programator, po odłączeniu poprzez zworki. Elastyczny sposób zasilania pozwala na wygodne użycie płytki deweloperskiej w testowanej aplikacji.

Dwa typy złącz: ST Zio (zgodne z Arduino) i ST morpho (wszystkie wyprowadzenia GPIO mikrokontrolera) zapewniają dostęp do każdego z komponentów mikrokontrolera oraz nie wykluczają możliwości użycia shieldów zgodnych z Arduino do współpracy z STM32 Nucleo-64.

Właściwości

• Mikrokontroler STM32L452RET6 w obudowie LQFP64
• Dwa typy złącz:
• Złącza ST Zio wspierające standard Arduino Uno V3
• Złącza ST morpho pin header z pełnym dostępem do pinów GPIO mikrokontrolera
• Płytka wspierana przez system programowania ARM mbed
• Wbudowany programator i debugger ST-LINK/V2-1 ze złączem SWD do programowania zewnętrznych układów
• Wbudowane zworki umożliwiające rozłączenie programatora od mikrokontrolera na płytce PCB
• Tryb pracy programatora jako wirtualnego portu COM, pamięci masowej, portu do debugowania programu
• Elastyczne zasilanie płytki
• Zasilanie 5 V z ST-LINK/V2-1 USB VBUS
• Zewnętrzne źródło zasilania 3,3 V, 5 V lub 7 - 12 V ze złącz ST Zio lub ST morpho
• Jedna dioda led dostępna dla użytkownika
• Dwa przyciski:
• Użytkownika
• RESET
• Dodatkowe źródło sygnału zegarowego w postaci LSE (Low Speed Clock)
• 32,768 KHz
• Pełna kompatybilność z wszechstronnymi bibliotekami HAL zawierającymi wiele przykładów użycia peryferiów mikrokontrolera i układów STMicroelectronics
• Wspierany szeroki zakres oprogramowania deweloperskiego takiego jak: IAR, Keil, GCC-based IDEa, ARM mbed
