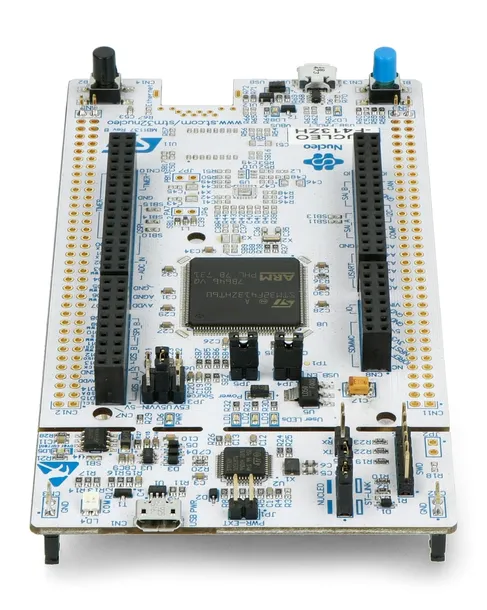

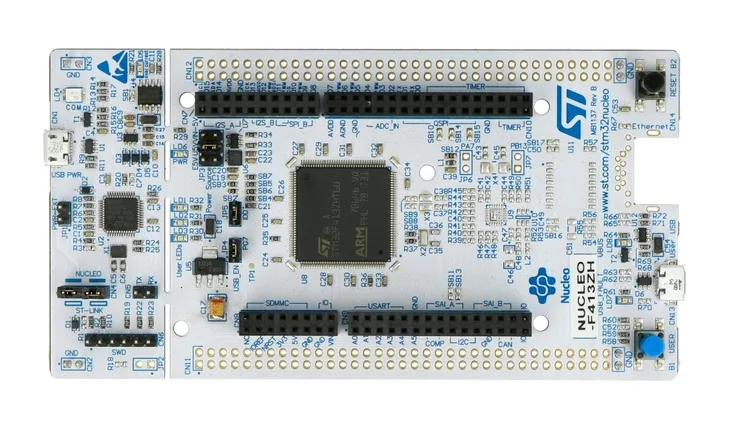

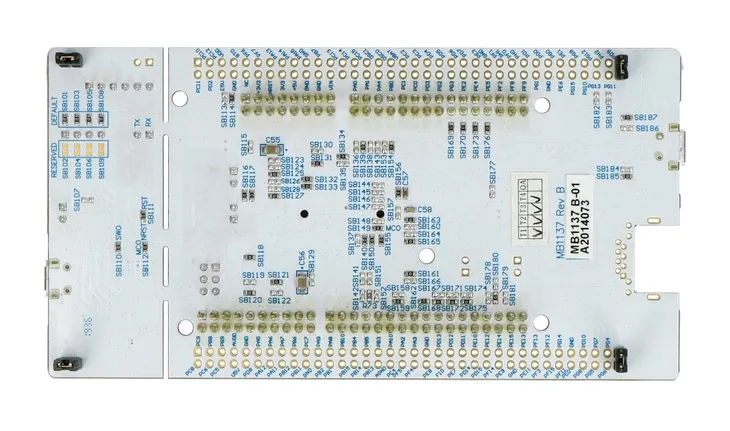

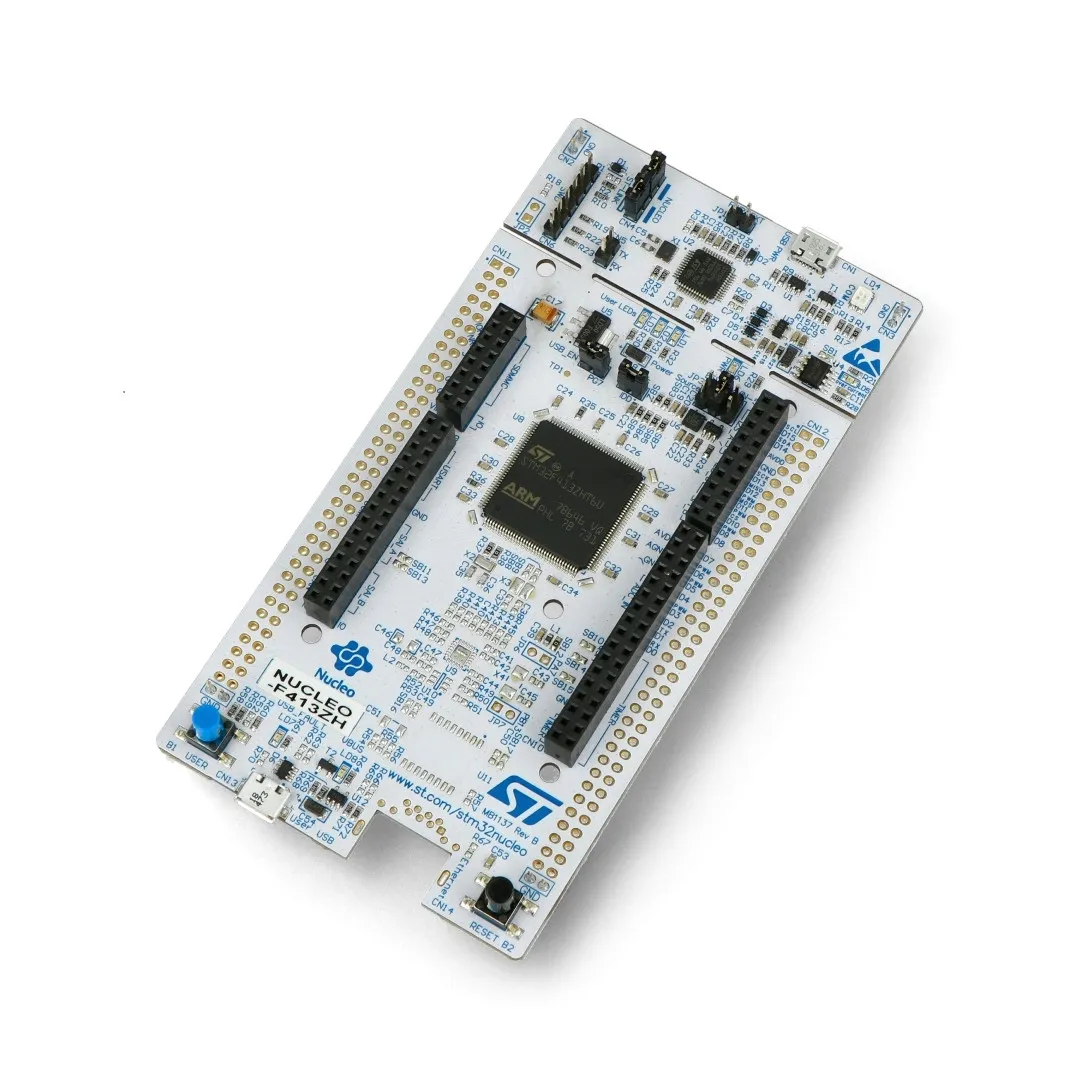

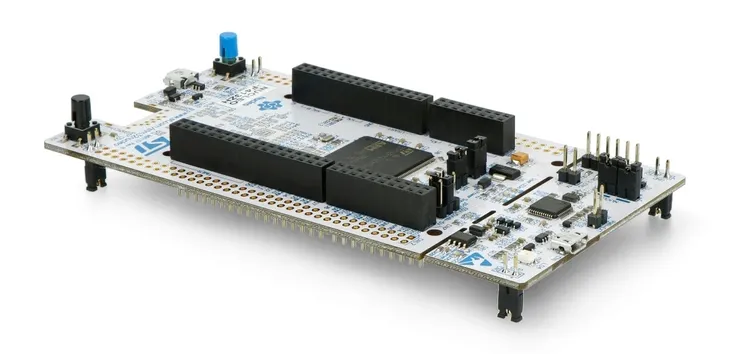

STM32 NUCLEO-F413ZH - STM32F413ZHT6 ARM Cortex M4

Moduł z 32-bitowym mikrokontrolerem wyposażonym w rdzeń ARM Cortex M4, 100 MHz, 1,5 MB Flash, 320 kB SRAM. Nucleo jest kompatybilny z platformą mbed, posiada złącza umożliwiające podłączenie nakładek Arduino tzw. Arduino Shield.

Indeks: DIS-08190

Specyfikacja modułu STM32

• Mikrokontroler: STM32F413ZHT6
• Rdzeń: ARM Cortex M4 32-bit
• Częstotliwość taktowania: 100 MHz
• Pamięć programu Flash: 1 MB
• Pamięć RAM: 256 kB
• Przetwornik analogowo-cyfrowy (ADC): 12-bitowy, 16-kanałowy
• Ilość Timerów 16-bit: 13
• Ilość Timerów 32-bit: 2
• Interfejsy: 3x I2C, 5x SPI, 5x I2S, 3x CAN, 4x USART, 6x UART, USB OTG FS
• Dwa typy złącz:
• Złącza dla nakładek kompatybilnych z Arduino Uno Rev3
• Standardowe piny STMicroelectronics Morpho, umożliwiające dostęp do wyprowadzeń mikrokontrolera
• Moduł zgodny z systemem mbed (mbed.org)
• Debugger ST-Link/V2 umieszczony na płytce z możliwością pracy jako oddzielne urządzenie z wyjściem SWD
• Zasilanie:
• Poprzez złącze USB
• Zewnętrzne źródło: 3,3 V oraz od 7 do 12 V przez złącza ST Zio lub ST morpho
• 5V przez złącze ST morpho
• Wbudowane trzy diody LED:
• 1 x sygnalizująca napięcia zasilania
• 1 x sygnalizująca komunikację
• 1 x do dyspozycji użytkownika
• Dwa przyciski:
• 1 x RESET
• 1 x do dyspozycji użytkownika
• Wsparcie dla interfejsu Ethernet IEEE-802.3-2002
• Rezonator kwarcowy: 32,768 MHz
• Trzy różne interfejsy poprzez złącze microUSB (USB re-enumeration):
• Wirtualny port COM
• Pamięć masowa
• Port do programowania/debuggowania
• Moduł wspierany przez większość popularnych środowisk, m.in: IAR, Keil oraz platformy oparte na kompilatorze GCC
