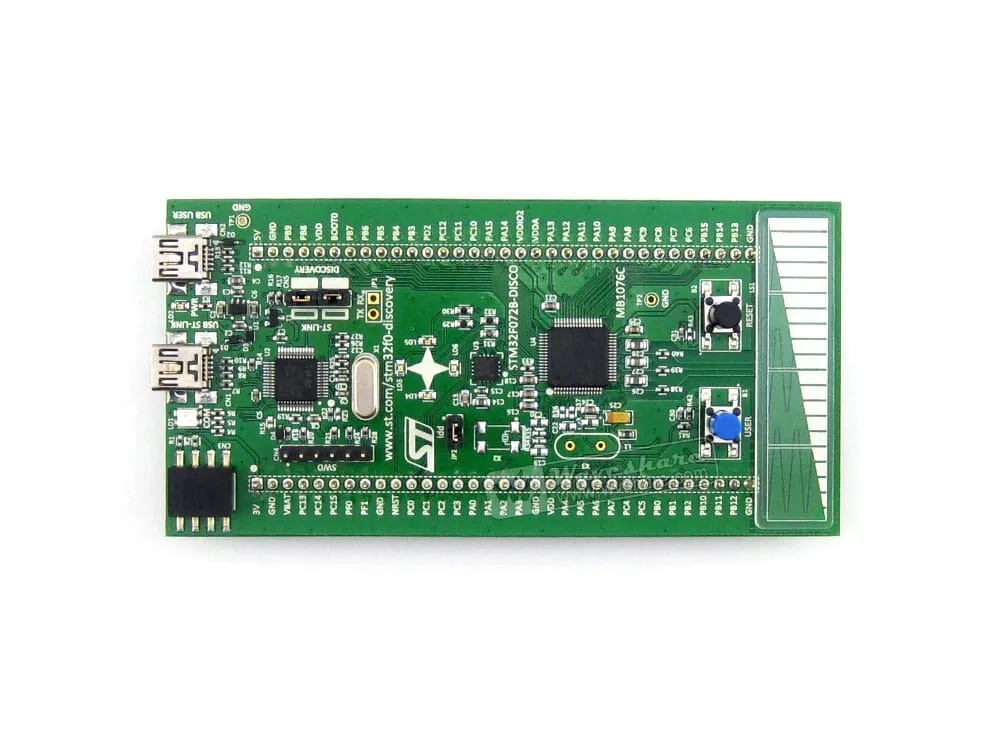

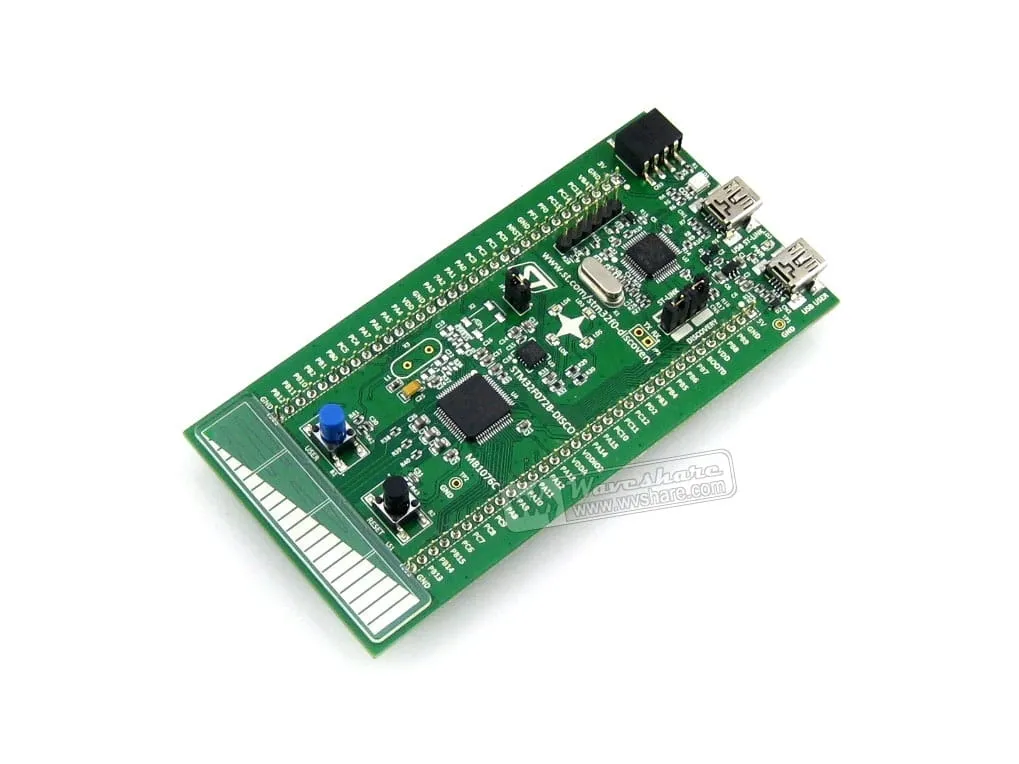

Moduł z mikrokontrolerem STM32F072RBT6

Moduł z serii Discovery z mikrokontrolerem STM32F072RBT6.

Na płycie modułu poza mikrokontrolerem można znaleźć: żyroskop, sensor dotykowy, diody LED oraz przyciski do dowolnego wykorzystania.

Do rozpoczęcia pracy z zestawem nie jest wymagany osobny programator - JLINK zgodny z ST-LINK/V2 znajduję się na płycie.

Specyfikacja zestawu

• STM32F072RBT6 microcontroller featuring 128 KB of Flash memory, 16 KB of SRAM in an LQFP64 package
• On-board ST-LINK/V2 with switch to use the kit as a standalone ST-LINK/V2 (with SWD connector for programming and debugging)
• Board power supply: through USB bus or an external 5 V supply voltage
• External application power supply: 3 V and 5 V
• L3GD20, ST MEMS motion sensor, 3-axis digital output gyroscope
• One Linear Touch Sensor or four Touch Keys
• Six LEDs:
• LD1 (red/green) for USB communication
• LD2 (red) for 3.3 V power on
• Four user LEDs: LD3 (orange), LD4 (green), LD5 (red) and LD6 (blue)
• Two pushbuttons (user and reset)
• User USB with Mini-B connector
• RF EEprom daughterboard connector
• Extension header for LQFP64 I/Os for quick connection to a prototyping board and easy probing
