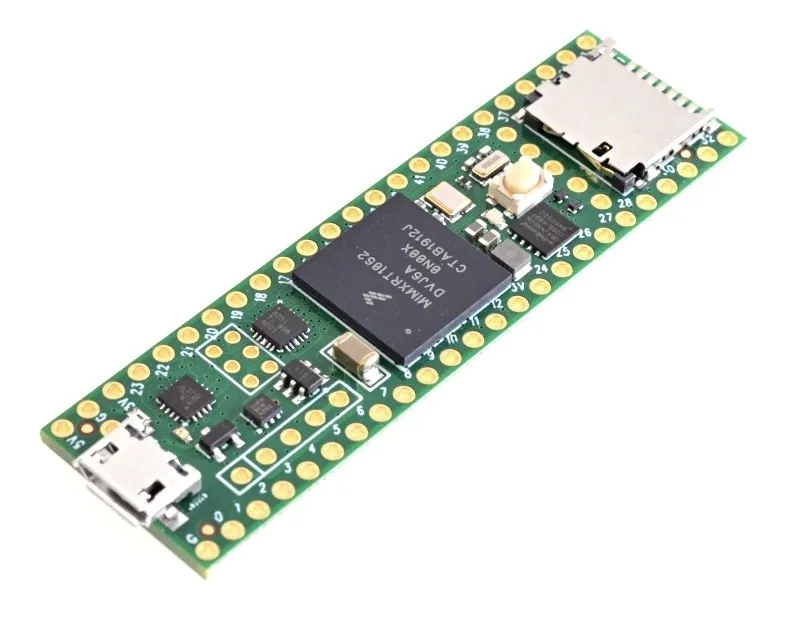

TEENSY41-LOCK - płytka rozwojowa z mikrokontrolerem ARM Cortex-M7

Opis

Teensy 4.1 to bardzo wydajna i rozbudowana płytka z mikrokontrolerem z rdzeniem ARM Cortex-M7 o częstotliwości pracy do 600 MHz. Posiada jednostkę zmiennoprzecinkową, co umożliwia przetwarzanie sygnałów audio i wideo oraz obliczenia naukowe. Płytka wyposażona jest w duże ilości pamięci - 7936K Flash, 1024K RAM (512K ściśle sprzężone) oraz 4K EEPROM (emulowane). Ponadto istnieje możliwość rozszerzenia pamięci poprzez dodanie układów RAM lub Flash.

Teensy posiada wiele interfejsów komunikacyjnych, w tym USB 480 Mbit/s oraz host USB 480 Mbit/s, 55 cyfrowych pinów wejściowych/wyjściowych, 35 pinów wyjściowych PWM, 18 analogowych pinów wejściowych, 8 portów szeregowych, 3 SPI, 3 I2C, 2 porty I2S/TDM i 1 port cyfrowy audio S/PDIF. Dodatkowo, płyta obsługuje 3 magistrale CAN (1 z CAN FD) oraz 1 SDIO (4 bit) natywny port kart SD. Wyposażona jest również w Ethernet 10/100 Mbit z DP83825 PHY oraz 32 kanały DMA ogólnego przeznaczenia, co umożliwia szybki i efektywny transfer danych. Płyta posiada także akcelerację kryptograficzną i generator liczb losowych oraz RTC dla daty/czasu.

Każdy moduł Teensy 4.1 ma wgrany bootloader, dzięki czemu może być programowany z wykorzystaniem wbudowanego złącza USB. Nie jest potrzebny zewnętrzny programator. Programy mogą być pisane w dowolnym środowisku wspierającym język C albo w Arduino IDE po zainstalowaniu rozszerzenia Teensyduino. Dodatkowo wersja Teensy 4.1-LOCK pozwala na aktywowanie trybu Secure. Pozwala to na zachowanie odpowiedniego bezpieczeństwa kodu m.in. przy aktualizacji.

Właściwości

• ARM Cortex-M7 z 600 MHz
• Jednostka Float Point, 64 i 32 bity
• 7936K Flash, 1024K RAM (512K ściśle sprzężone), 4K EEPROM (emulowane)
• Rozszerzenie pamięci QSPI, miejsca na 2 dodatkowe układy RAM lub Flash
• USB 480 Mbit/s i host USB 480 Mbit/s
• 55 cyfrowych pinów wejściowych/wyjściowych, 35 pinów wyjściowych PWM
• 18 analogowych pinów wejściowych
• 8 portów szeregowych, 3 SPI, 3 I2C
• 2 porty I2S/TDM i 1 port cyfrowy audio S/PDIF
• 3 magistrale CAN (1 z CAN FD)
• 1 SDIO (4 bit) natywny port kart SD
• Ethernet 10/100 Mbit z DP83825 PHY
• 32 kanały DMA ogólnego przeznaczenia
• Akceleracja kryptograficzna i generator liczb losowych
• RTC dla daty/czasu
• Programowalne FlexIO
• Potok przetwarzania pikseli
• Peryferyjne wyzwalanie krzyżowe
• Zarządzanie włączaniem/wyłączaniem zasilania
