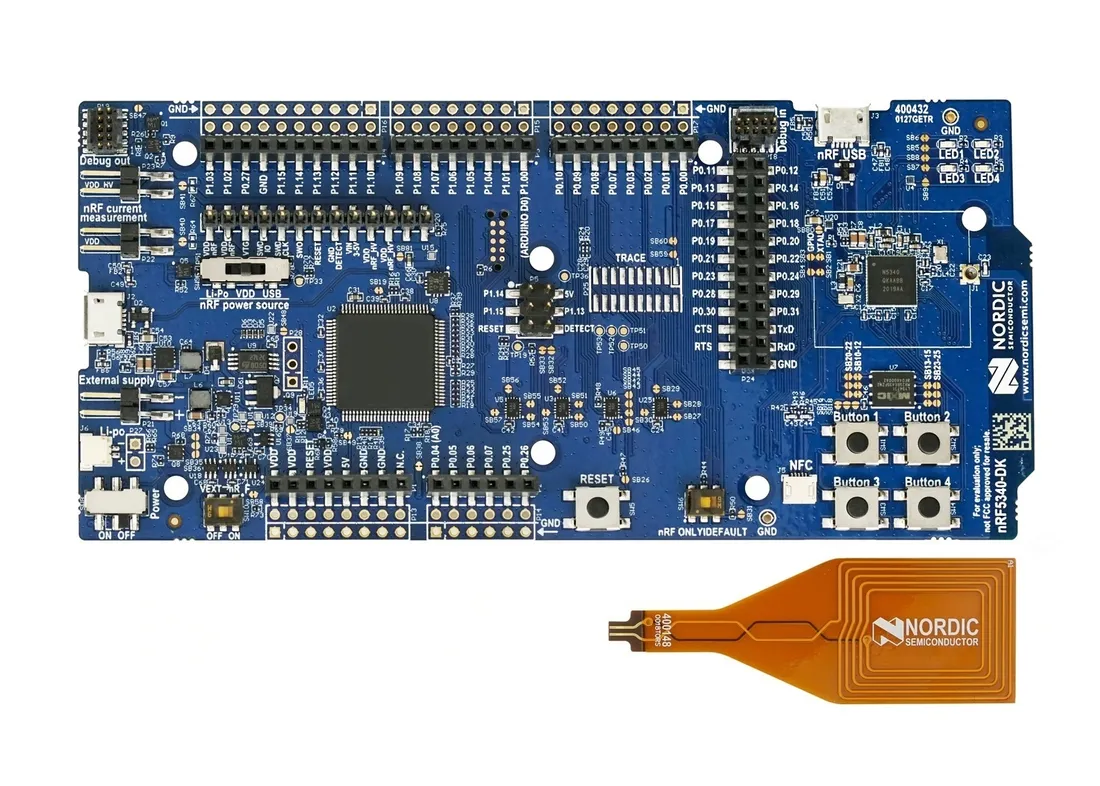

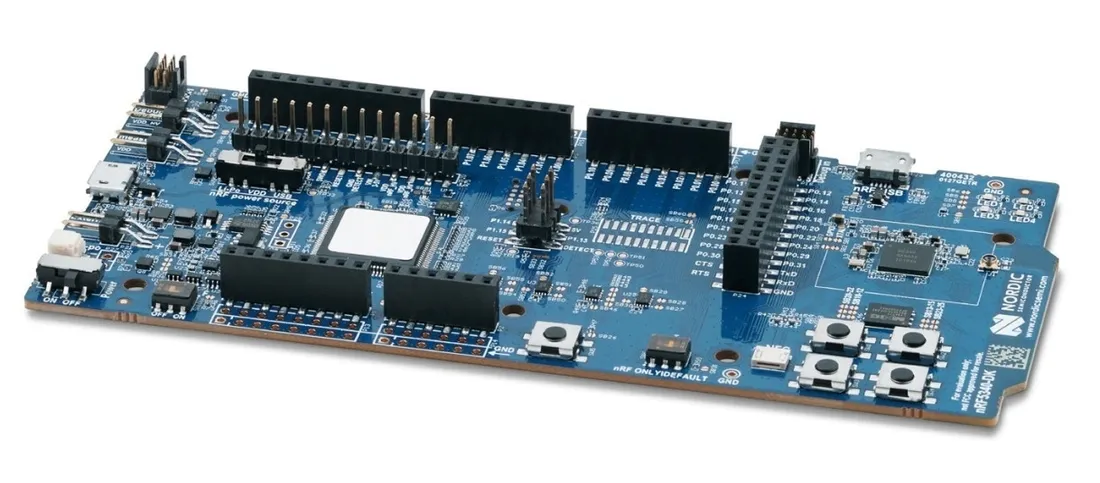

nRF5340-DK - zestaw deweloperski z układem SoC nRF5340 Bluetooth 5.2

Opis

NRF5340 DK to zestaw deweloperski z układem nRF5340 System-on-Chip (SoC), który wspiera szeroką gamę protokołów bezprzewodowych. Obsługuje technologię Bluetooth Low Energy, Bluetooth Mesh, Thread i Zigbee (które mogą działać jednocześnie z Bluetooth Low Energy) oraz protokoły NFC, ANT, 802.15.4 i 2,4 GHz. Zestaw deweloperski dostarczany jest w zestawie z anteną NFC, która umożliwia szybkie testowanie funkcjonalności tagu NFC-A nRF5340. Na płycie znajduje się debugger SEGGER J-Link, umożliwiający pełne programowanie i debugowanie zarówno SoC nRF5340, jak i zewnętrznych urządzeń.

Wszystkie analogowe i cyfrowe interfejsy oraz GPIO są dostępne za pośrednictwem wyprowadzonych złączy. Zestaw jest kompatybilny z Arduino Uno Rev3, co oznacza, że można go łatwo łączyć z shieldami. Płytka wyposażona została w cztery przyciski i cztery diody LED programowalne przez użytkownika oraz pamięć zewnętrzną, która jest podłączona do interfejsu QSPI. NRF5340 DK może być zasilany przez USB, ze źródła zewnętrznego, baterii CR2032 lub akumulatora Li-Po, a pobór prądu można zmierzyć za pomocą dedykowanych pinów.

Zestaw jest programowany przy pomocy dedykowanego narzędzia nRF Connect SDK, który wspomoaga tworzenie oprogramowania aplikacji Bluetooth Low Energy, Thread i Zigbee oraz integruje Zephyr RTOS.

Właściwości

• nRF5340 SoC
• Wydajny procesor aplikacji:
• 128/64 MHz Arm Cortex-M33 z FPU i DSP
• 1 MB Flash + 512 kB RAM
• W pełni programowalny, procesor sieciowy ultra-low-power:
• 64 MHz Arm Cortex-M33 z 2 kB pamięci podręczniej
• 256 kB Flash i 64 kB RAM
• Arm TrustZone® i Arm CryptoCell-312
• Bluetooth Low Energy:
• Bluetooth 5.2
• LE Audio
• Wyszukiwanie kierunku
• 2 Mb/s, daleki zasięg
• Bluetooth mesh
• Thread, Zigbee i 802.15.4
• NFC
• Interfejsy cyfrowe z EasyDMA:
• QSPI z szyfrowaniem 96 MHz dla zewnętrznych pamięci
• SPI 32 MHz o dużej szybkości dla wyświetlaczy i czujników
• 4 x UART/SPI/TWI
• 12 Mbps full-speed USB, I²S, PDM, 4 x PWM, 2 x QDEC
• 12-bitowy, 200 ksps ADC
• Zgodność z Arduino Rev3
• Anteny 2,4 GHz i NFC
• Złącze SWF RF do bezpośrednich pomiarów RF
• Programowalne diody LED i 4 przyciski
• Programator/debugger SEGGER J-Link OB
• Piny do pomiaru zużycia energii
• Programowanie urządzeń pamięci masowej (MSD) metodą „przeciągnij i upuść”
• Zasilanie 1,7 do 5 V z USB, zewnętrznej baterii Li-Po lub baterii pastylkowej CR2032

W zestawie

• Zestaw deweloperski nRF5340-DK
• Antena NFC
