SIM8262E-M2 5G HAT - zestaw z modułem 5G SIM8262E-M2 dla Raspberry Pi + obudowa

Opis

Zestaw z modułem SIMCom 5G SIM8262E-M2 przeznaczony do współpracy z minikomputerem Raspberry Pi. Oparty został na układzie Qualcomm Snapdragon X62 , który gwarantuje wielozakresową obsługę częstotliwości, dzięki czemu urządzenie może być stosowane w krajach i regionach, takich jak Chiny, Japonia, Korea Południowa, Europa czy Bliski Wschód. Wspiera sieci 5G SA lub NSA i jest wstecznie kompatybilny z siecią 4G oraz 3G . SIM8262E-M2 wspiera pozycjonowanie w ramach systemów GPS, GLONASS, Beidou, Galileo i QZSS, funkcję Dial-up oraz komunikację z urządzeniami w chmurze. Obsługiwany jest za pomocą komend AT.

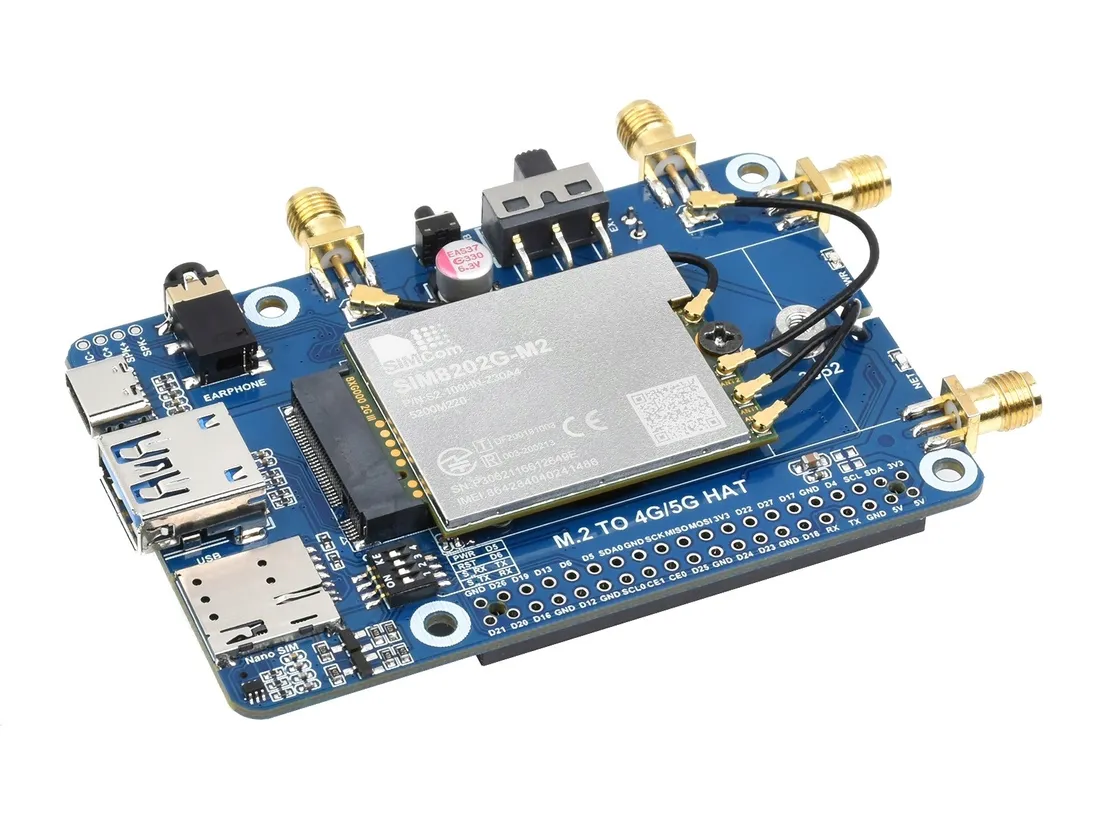

Płytka bazowa wyposażona została w złącze M2, dzięki czemu umożliwia połączenie z różnymi modułami komunikacyjnymi 4G lub 5G ze złączem M2. Na płytce umieszczono również port USB 3.1, gniazdo audio, dekoder oraz dwa gniazda kart SIM. Do Raspberry Pi zestaw podłączany jest za pomocą standardowego złącza 40-pinowego.

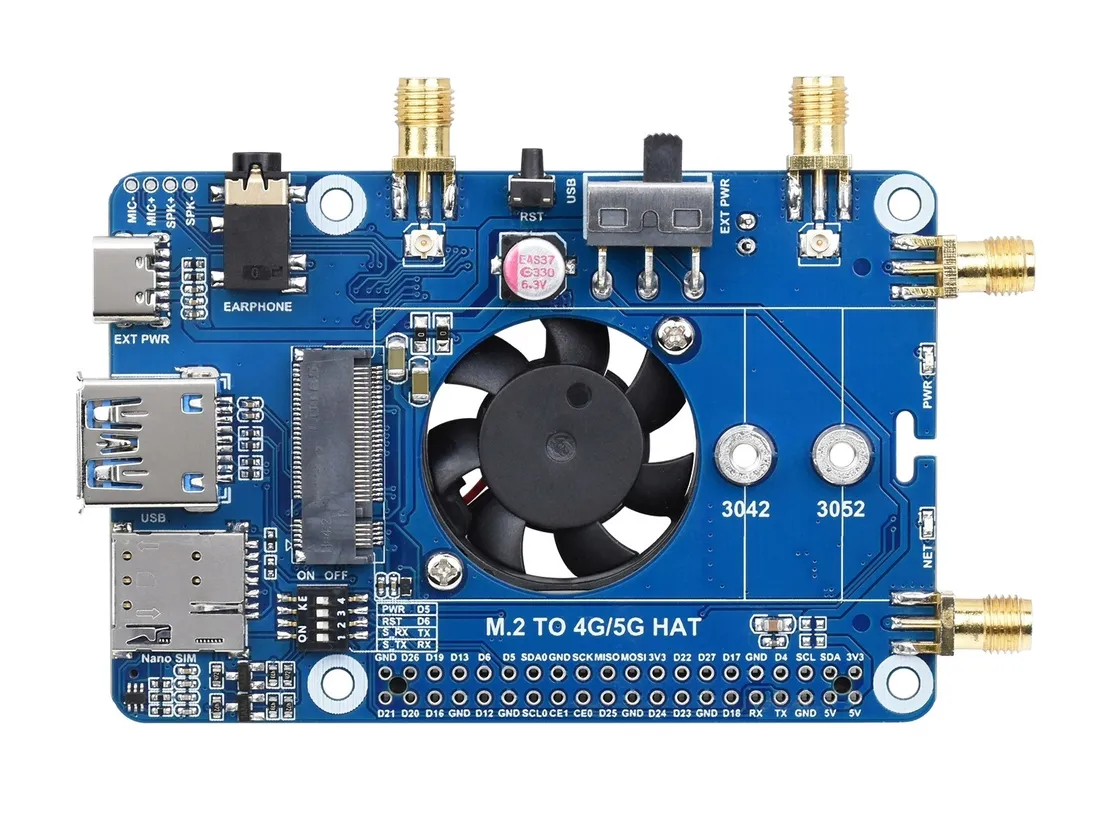

1. Złącze 40-pin 7. Złącze audio

2. Przełącznik 8. Gniazdo antenowe

3. Złącze M.2 9. Reset

4. Gniazdo SIM 10. Przełącznik zasilania

5. Złącze USB 3.1 11. Wentylator

6. Złącze USB typu C 12. Wskaźnik LED

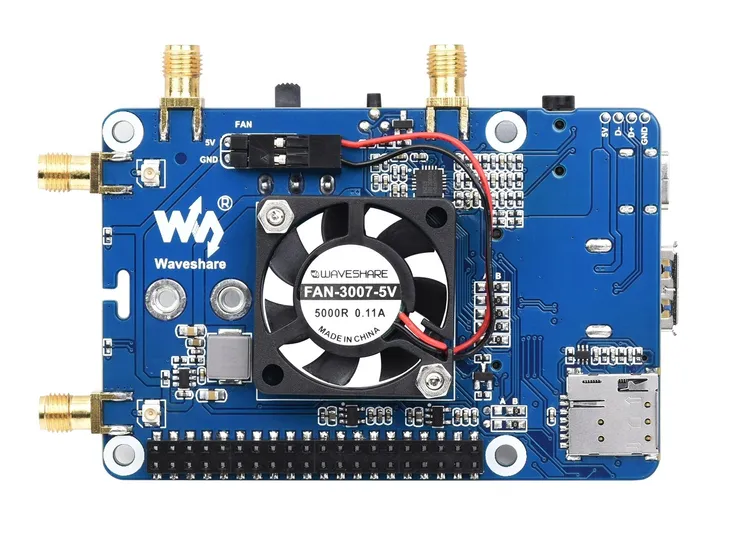

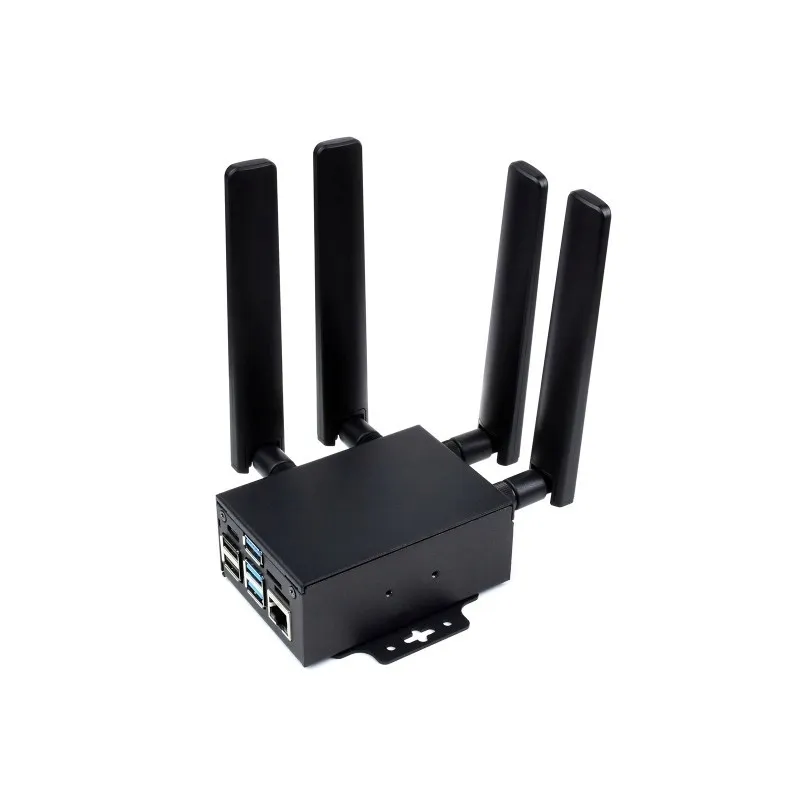

Do zestawu dołączona została obudowa, anteny i wentylator chłodzący. Obudowa ma uniwersalne mocowania, które pozwalają na montaż urządzenia na ścianie lub szynie DIN. Pełna dokumentacja dostępna jest na stronie Wiki produktu.

Właściwości

• Modem SIMCom 5G SIM8262E-M2 z układem Qualcomm SDX62
• Pasmo częstotliwości:
• 5G NR Sub-6G N1/N3/N5/N7/N8/N20/N28/N38/N40/N41/N77/N78/N79
• LTE-FDD B1/B3/B5/B7/B8/B18/B19/B20/B26/B28/B32
• LTE-TDD B38/B39/B40/B41/B42/B43
• WCDMA B1/B5/B8
• GNSS GPS, GLONASS, Beidou, Galileo i QZSS
• Szybkość transmisji danych:
• Sub-6G 2,4 Gb/s (pobieranie) i 500 Mb/s (wysyłanie)
• LTE 1 Gb/s (pobieranie) i 200 Mb/s (wysyłanie)
• HSPA 42 Mb/s (pobieranie) i 5,76 Mb/s (wysyłanie)
• Systemy operacyjne Windows, Linux, Android
• Protokoły komunikacyjne TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/MQTTS/DNS/SSL3.0
• Dial Up: RNDIS, NDIS, PPP, MBIM
• SMS obsługuje MT, MO, CB, Text, PDU
• Aktualizacja oprogramowania sprzętowego przez port USB
• Karta SIM 1,8 V/2,95 V
• Złącze antenowe: 4x Złącze IPEX-4
• Obsługiwane regiony: Chiny, Japonia, Korea Południowa, Europa, Bliski Wschód
• Zasilanie 5 V
• Wymiary modułu 85 x 56 mm
• Wymiary obudowy: 91,5 x 64,5 x 38,5 mm

W zestawie

• SIM8262E-M2
• Obudowa
• M.2 TO 4G/5G HAT HAT
• 4 x antena zewnętrzna
• 4 x adapter IPEX
• Kabel z podwójną wtyczką USB3.0
• Adapter USB3.0
• Adapter USB2.0
• Złącze 2x20-pin
• Antena GPS
• Pakiet śrub
• 4 x nasadki ochronne SMA
